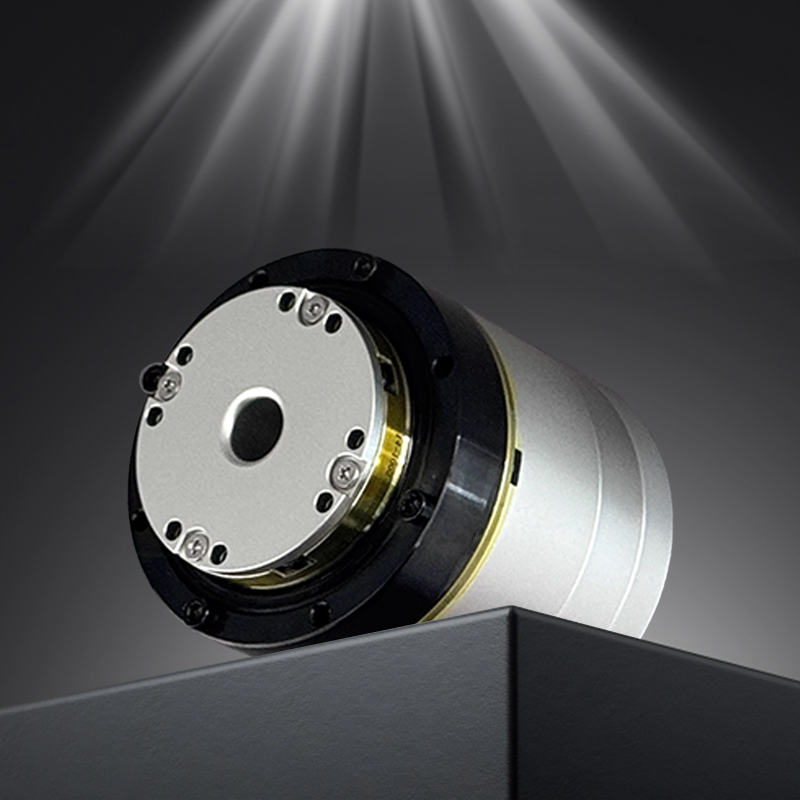

产品描述
19bit双编码器高精度关节模组，额定扭矩6.6-9.6Nm，动态响应快，定位精准，支持高负载重复运动。采用高刚性设计，集成双编反馈，适用于协作机器人、工业自动化及精密传动场景，兼顾性能与可靠性。

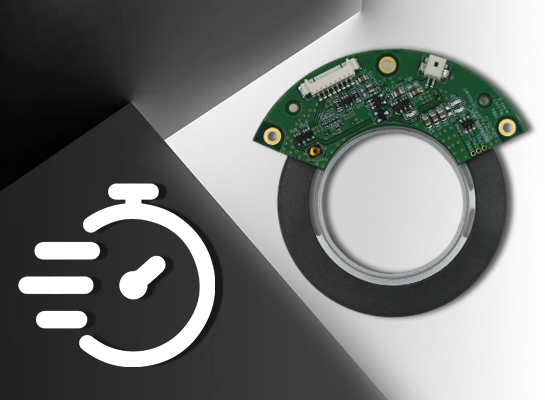

全硬件FOC驱动设计
20khz高速闭环计算
支持EtherCAT/CANOpenBus
三环控制频率均为20K，响应速度快
16位ADC 1MHz采样率
产品参数

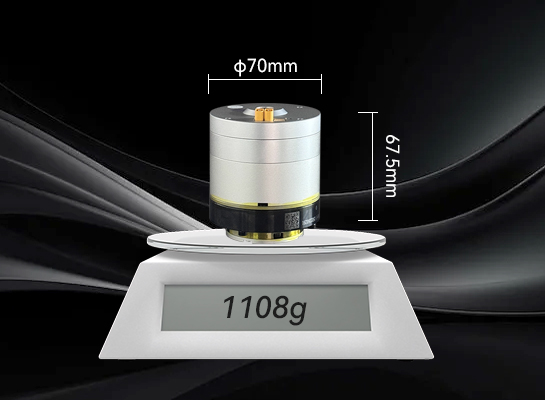

型号 | PH08 | PH11 | PH14 | PH17 | PH20 | PH25 |
电机类型 | 内转子力矩电机 | |||||
直径 | 40mm | 52mm | 70mm | 80mm | 90mm | 110mm |
中空内径 | 4.4mm | 6mm | 10.8mm | 10.8mm | 13mm | 13mm |
重量（无抱闸/有抱闸） | 185g/N | 450g/420g | 1080g/970g | 1350g/1250g | 1808g/1606g | 3130g/2927g |
反向背隙 | 15arcsec | |||||
噪音 | <<60 dB @30cm | |||||
温度范围 | -20~80°C | |||||
工作电压 | 14v-42v | 24v-48v | ||||
额定功率 | 38w | 500w | 80w | 170w | 210w | 270w |
减速比 | 51/101 | 81/101/121 | ||||
额定转速 | 60/30rpm | 26/22/18rpm | ||||
额定扭矩 | 1.8/2.4Nm | 3.5/5Nm | 6.6/9.6Nm | 19.8/30Nm | 42/50/50Nm | 78/84/84Nm |
启停峰值扭矩 | 3.3Nm/4.8Nm | 8.3/11Nm | 23/34Nm | 42-66Nm | 91/102/108Nm | 169/194/207Nm |
平均负载最大扭矩 | 2.3/3.3Nm | 5.5/8.8Nm | 8.6/13.5Nm | 32/49Nm | 58/61/61Nm | 107/133/133Nm |
瞬时允许最大 | 6.6/9Nm | 17/25Nm | 43/66Nm | 86/134Nm | 158/182/182Nm | 315/351/376Nm |
编码器精度 | 19bit | |||||
编码器形式 | 双磁编 | |||||
电磁抱闸 | 掉电抱闸 | |||||
通讯协议 | EtherCAT/CANOpen Bus | |||||

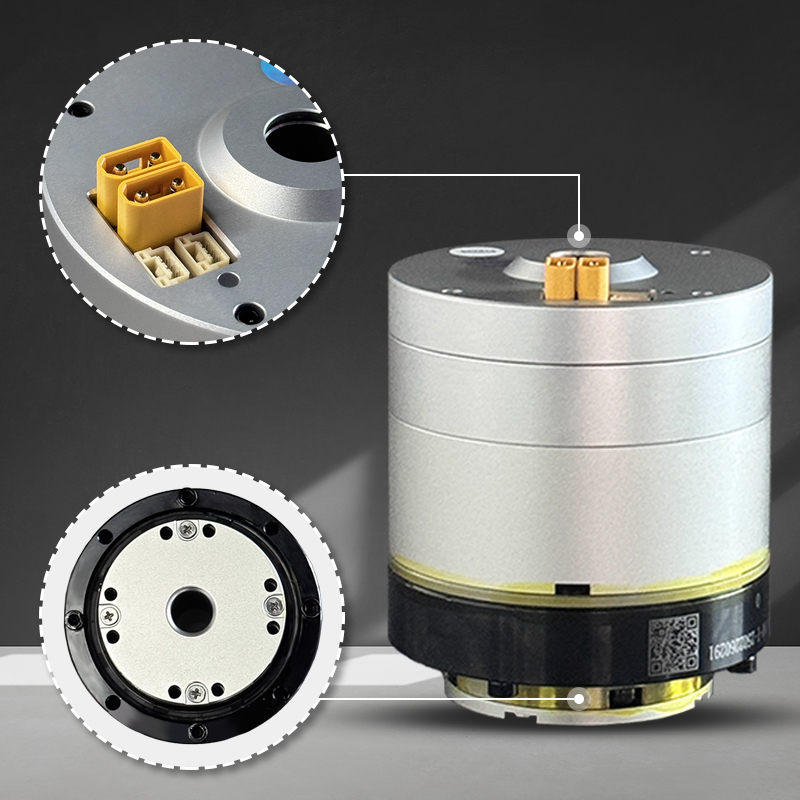

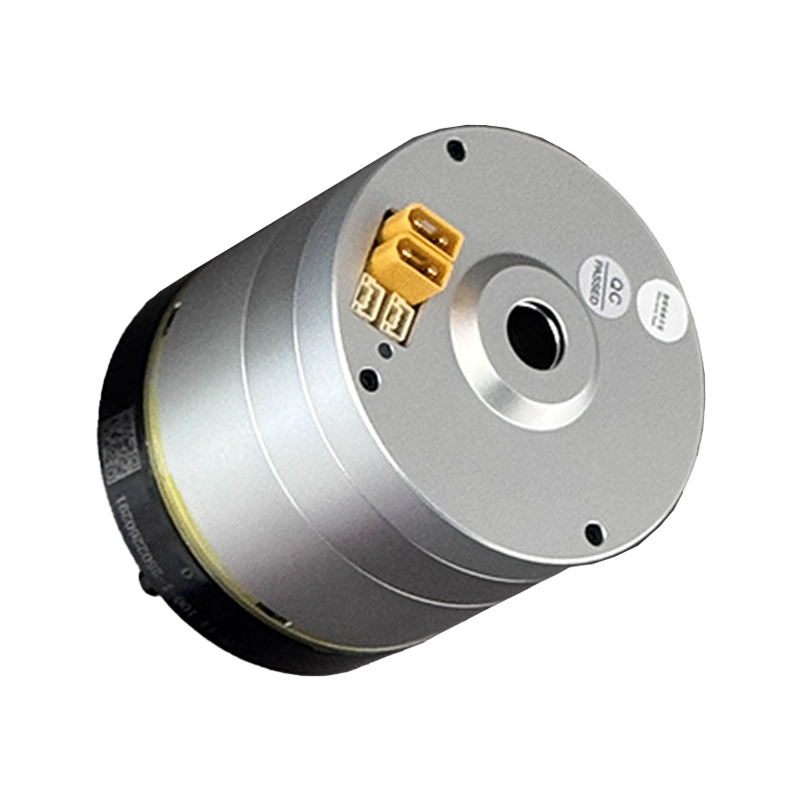

PH14

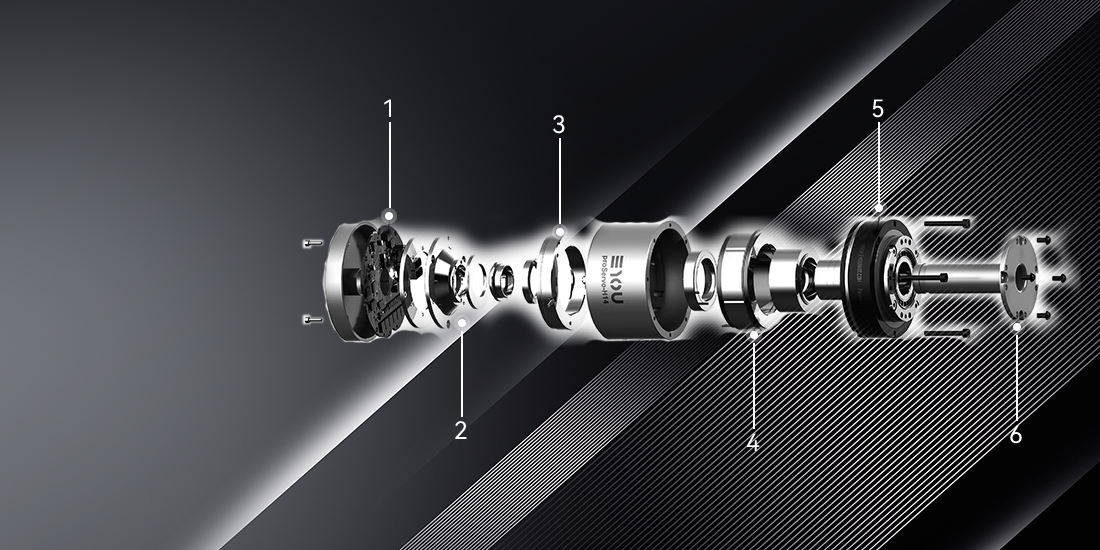

爆炸图
该产品采用高度集成化设计，集成了FOC矢量控制驱动单元、双绝对值编码器反馈系统、高扭矩密度无框力矩电机及精密谐波减速机构于一体。
1.全硬件FOC驱动设计, 20khz高速闭环计算
2.高精度双磁编19bit+19bit
3.超薄掉电抱闸
4.高密度力矩电机, 齿槽转矩低
5.高精度谐波减速器, 噪音小、精度高
6.全系列中空设计, 最小的中空模组外径40mm
软件和支持
新一代微型柔性伺服关节，内部集成高精度减速器，高能量密度力矩电机，
高性能驱动，产品集成度高、精度高、性能稳定，
特别适用于仿生机器人、机械臂等产品。

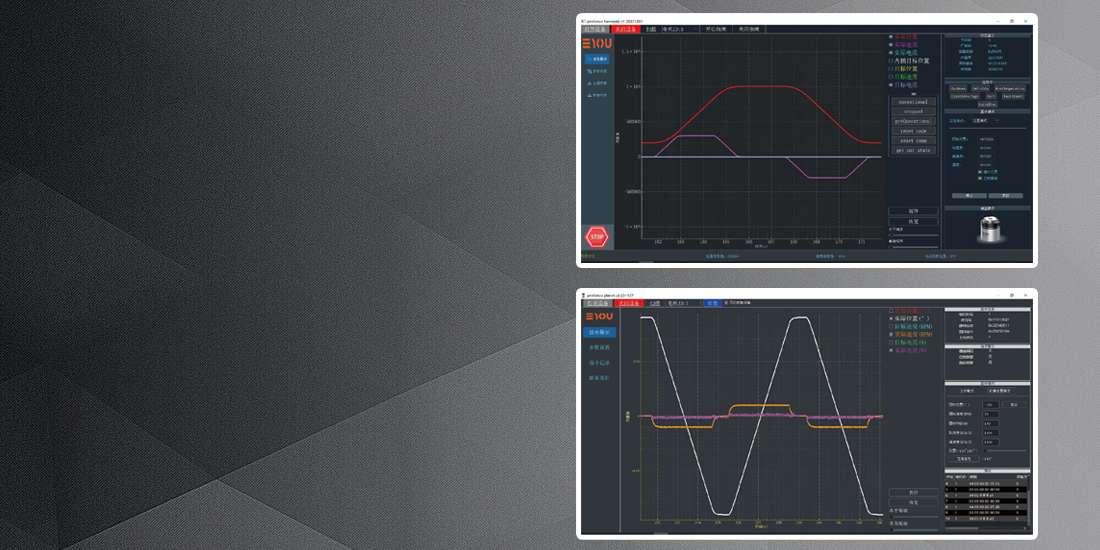

提供UBUNTU和WINDOWS版上位机，方便用户快速验证。
同时提供C/C++API,可集成LINUX(ROS)WINDOWS系统，实现产品快速量产。

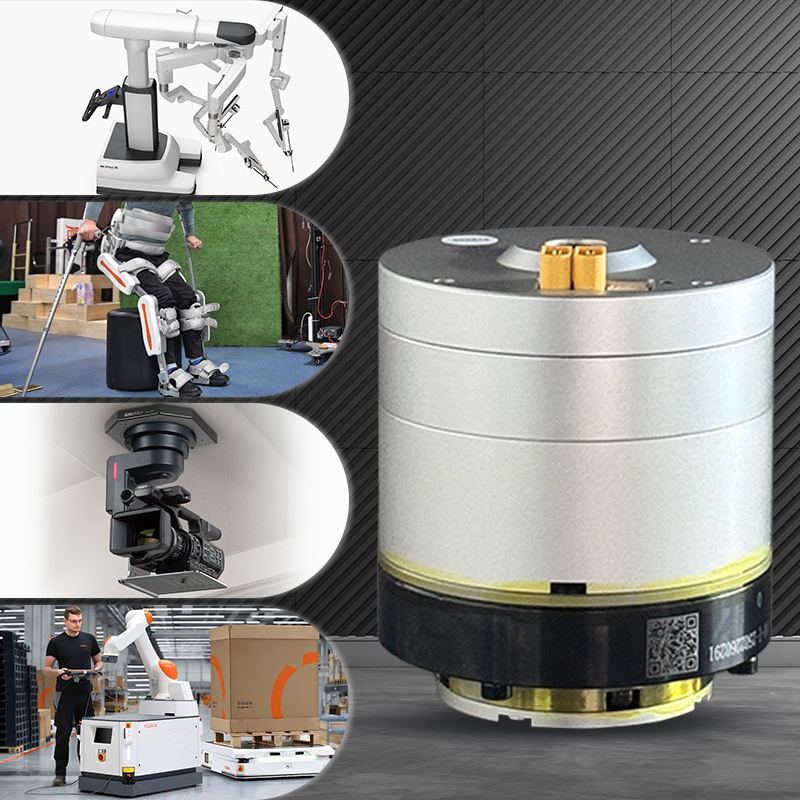

应用
适用于协作机器人关节、精密自动化设备及高精度工业传动，确保稳定运动与精准定位。
服务
1. 是否支持减速比定制？
支持。我们可以根据您的应用需求提供不同减速比的定制方案。
常规减速比范围覆盖：51:1 ~ 121:1，具体可根据负载、速度、扭矩要求匹配最佳组合。
2. 单编码器和双编码器版本有什么区别？
单编码器版本监测电机端转动，适用于一般精度要求场合；双编码器版本同时监测电机端和输出端，能有效补偿齿隙和弹性误差，适用于高精度控制和安全要求高的应用（如协作机器人、医疗设备）。我们提供19bit的双编码器

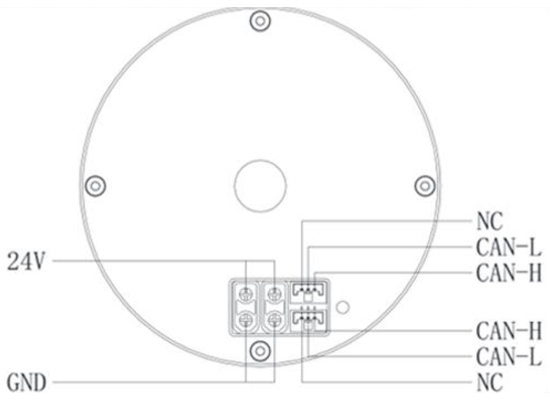

3. 关节模组可以支持哪些通讯接口？
标准版支持模拟量控制（电流/电压指令）或脉冲指令控制；
根据需求，可选配支持CANOpen Bus、EtherCAT协议。

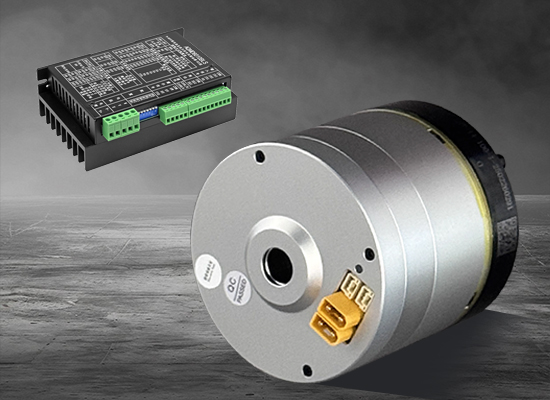

4. 是否支持驱控一体？可以直接连接控制器吗？
我们提供可选的驱控一体版关节模组，内置电机驱动器和位置伺服控制器，
用户可直接通过总线或脉冲接口控制，无需外接独立驱动器，简化布线和系统集成。
5. 有标准的3D模型文件可以下载吗？
有的。我们为所有型号提供STEP格式的三维模型文件，便于客户快速进行机械设计集成。
如需获取，请联系我们销售人员获取下载链接或资料包。
6. 关节模组是否可以空心设计？能走线吗？
所有型号为空心轴设计，中心孔径可用于走线、走气管、水管等，便于实现复杂末端执行器的功能布局。
具体中心孔径尺寸请参考型号选型表或咨询客服。
7. 标准交期和定制交期多久？
标准型号交期：通常为7-14个工作日。
定制需求（如IP等级、减速比定制、通讯协议定制等）交期根据具体要求而定，一般5-10周。
8. 质保期多长？售后服务如何？
所有关节模组产品提供12个月质保期（正常使用情况下）。
我们提供远程技术支持，故障诊断指导，以及快速备件供应服务。质保期外也可提供有偿维修和维护服务。
