产品概述
空心轴增量编码器
产品参数
电气特性
| 输出电路 | 集电极开路 | 电压输出 | 互补型输出 | 长线驱动输出 |
|---|---|---|---|---|
| 电源电压Vcc | 5~26 | 5~26 | 5±0.25 5~26 | 5±0.25 5~26 |
| 消耗电流 | ≤80mA | ≤80mA | ≤80mA | ≤150mA |
| 负载电流 | 40mA | 40mA | 40mA | 60mA |
| 输出H高电平 | 最小Vcc*70% | 最小Vcc-2.5V | 最小Vcc-1.5V | 最小3.4V |
| 输出低高电平 | 最大0.4V | 最大0.4V | 最大0.8V | 最大0.4V |
| 上升时间Tr | MAX 1us | MAX 1us | MAX 1us | MAX 200ns |
| 下降时间Tf | MAX 1us | MAX 1us | MAX 1us | MAX 200ns |
| 最高频率响应 | 300kHz | 300kHz | 300kHz | 300kHz |
机械特性
| 每分钟最大转速r/min | 起动扭矩 | 轴最大负荷 | 抗冲击 | 抗振动 |
| 6000 | <1Nm | 径向50N 轴向20N | 50G/11ms | 10G 10~2000HZ |
| 转动惯量 | 工作温度 | 储存温度 | 防护等级 | 重量 |
| 4×10-8 | -30~85℃ | -35~95℃ | IP51 | 650g |
接线表
| 信号 | A | B | Z | A- | B- | Z- | Vcc | GND |
| 颜色 | 绿 | 白 | 黄 | 棕 | 灰 | 橙 | 红 | 黑 |
| 无反相信号 | 绿 | 白 | 黄 | – | – | – | 红 | 黑 |

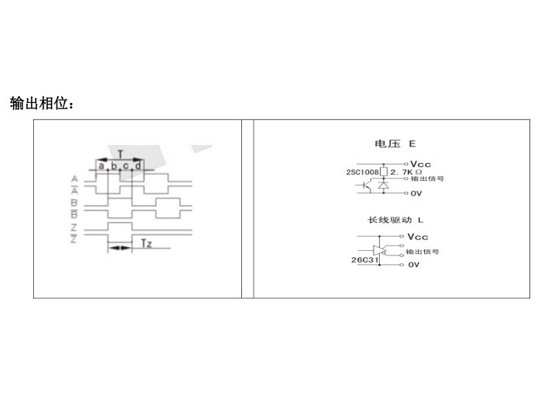

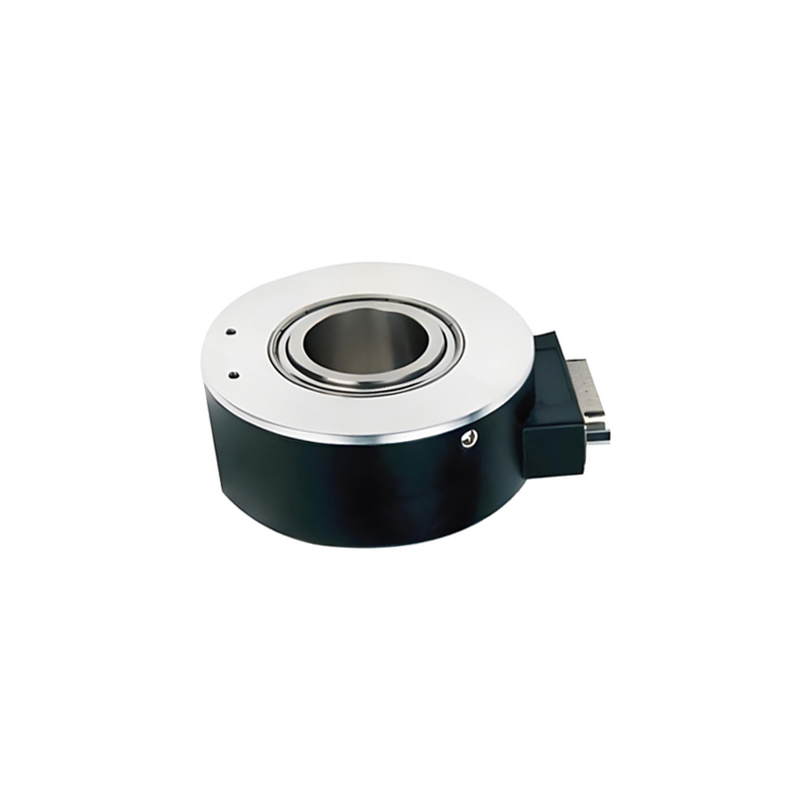

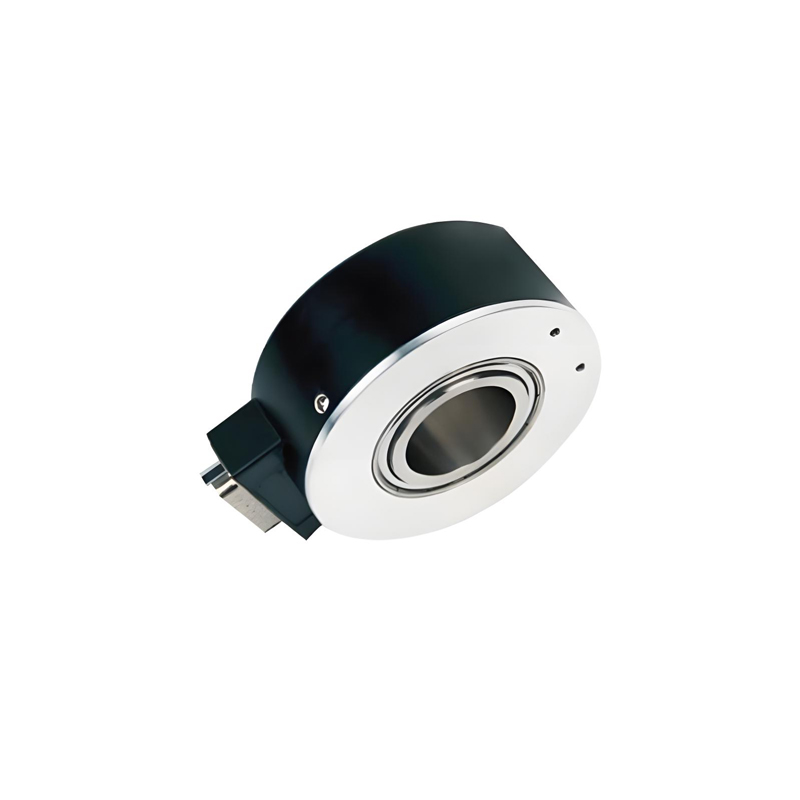

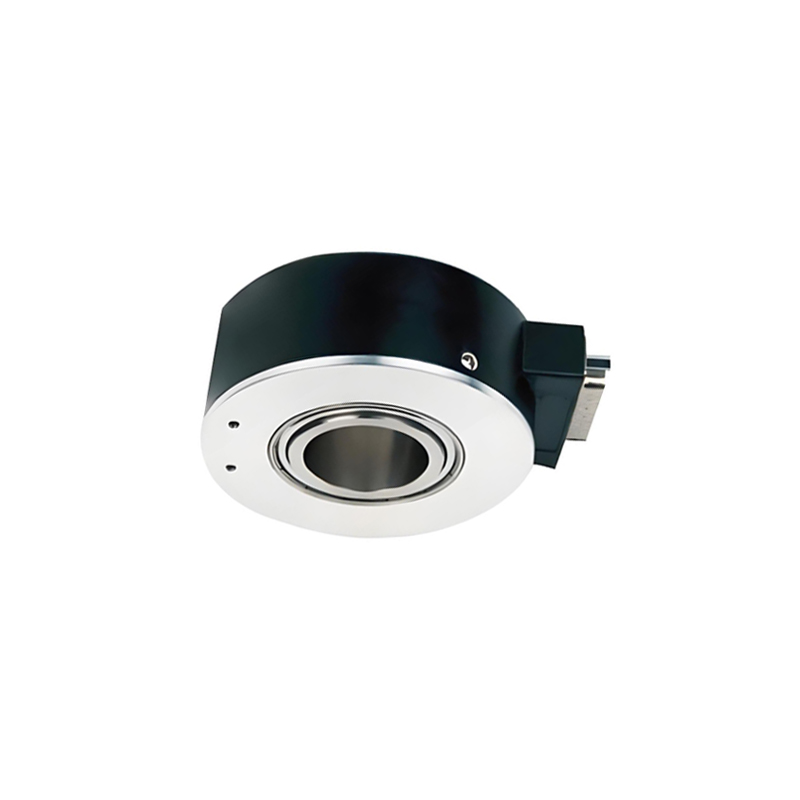

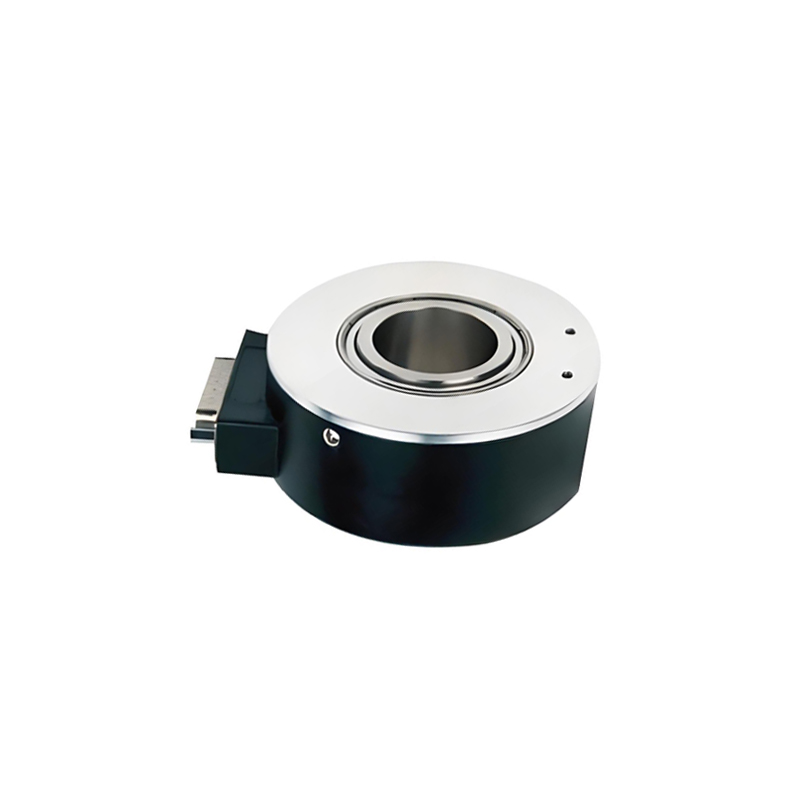

产品展示
输出方式:增量值
输出信号:脉冲
应用行业：工业自动化
产品结构：空心轴
外径（mm）：90
孔径/轴径（mm）： 20-40mm
分辨率（CPR）：100~7200
工作电压：10~30V或5V
输出电路：voltage output， push+pull，open collector， RS422（line driver）
尺寸图
应用案例
产品可广泛应用于我国的车辆控制系统，冶金控制系统，港口机械控制系统，船舶、航天航空、纺织机械、石油机械、矿业机械、电梯、机床、水利、精密机械、汽摩等行业以及其他工厂自动化和过程控制相关行业中。
