产品描述

在工业自动化和机械传动领域，精密行星减速机宛如一颗璀璨的明珠，以其独特的优势和卓越的性能，为众多复杂的传动系统提供了精准、高效的解决方案。它采用行星齿轮结构，多个行星齿轮围绕太阳轮均匀分布并同时啮合，这种独特的设计使得在传动过程中，能够将误差均匀地分散到各个齿轮之间，从而大大提高了传动的精度。无论是在需要精确角度控制的机器人关节，还是在对位置精度要求极高的自动化生产线上的机械臂，精密行星减速机都能确保每一个动作的精准执行，误差可控制在极小的范围内，为整个系统的稳定运行奠定坚实基础。

产品参数

规 格		级 数	减 速 比	MYB042	MYB090	MYB180
额定输出力矩	Nm	1	3	20	130	588
			4	19	140	1.050
			5	22	160	1,200
			6	20	150
			7	19	140	1,100
			8	17	120	1,000
			10	14	100	520
		2	12	20	130
			15	20	130	588
			20	19	140	1,050
			25	22	160	1,200
			30	22	130	1,200
			35	22	160	1,200
			40	22	140	1,200
			50	22	160	1,200
			60	20	150
			70	19	140	1,100
			80	17	120	1.000
			100	14	100	520
最大输出力矩	Nm	1，2	3~100	3倍额定输出力矩
额定输入转速	rpm	1，2	3~100	5.000	4,000	3.000
最大输入转速	rpm	1，2	3~100	10.000	8.000	6.000
背隙	arcmin	1	3~10	≤5	≤5	≤5
		2	12~100	≤7	≤7	≤7
扭转刚性	Nm/arcmin	1，2	3~100	3	14	145
容许径向力	N	1，2	3~100	780	3,250	14,500
容许轴向力	N	1，2	3~100	350	1,300	6.200
容许轴向力	N	1，2	3~100	390	1.625	7,250
使用寿命	hr	1，2	3~100	20,000*
效率	%	1	3~10	≥97%
		2	12~100	≥94%
重量	kg	1	3~10	0.5	3.7	29
		2	12~100	0.8	4.1	33
使用温度	℃	1，2	3~100	-10℃~+90℃
润滑		1，2	3~100	合成润滑油脂
防护等级		1，2	3~100	IP65
安装方向		1，2	3~100	任意方向
噪音值(n₁=3000rpm）	dB	1，2	3~100	≤56	≤60	≤67

输出轴径

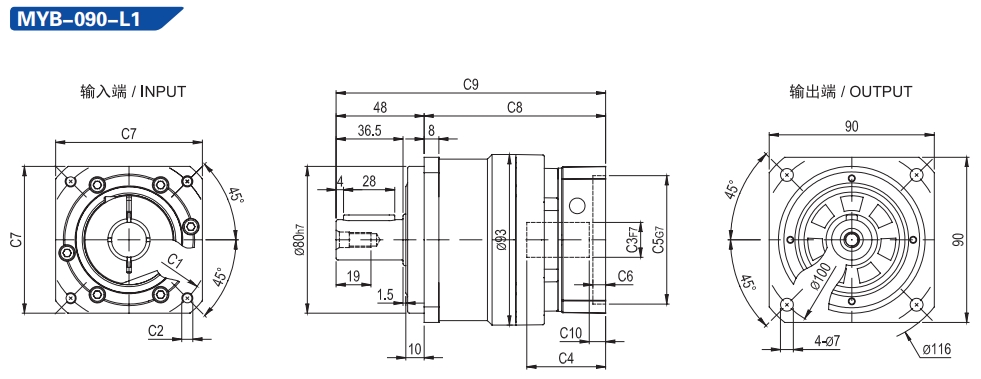

尺寸	C1	C2	C3	C4	C5	C6	C7	C8	C9	C10
MYB-090-L1	∅90	4-M5x15,4-M6x15	∅19	43	∅70	7	80	99	147	9
	∅100	4-M6x15	∅16,∅19	43	∅80	7	86	99	147	9
	∅115	4-M8x20	∅19,∅22,∅24	56.5	∅95	10	100	115.5	163.5	17.5
	∅145	4-M8x20	∅19,∅22,∅24	60	∅110	8	130	119	167	21
MYB-090-L2	∅90	4-M5x15,4-M6x15	∅19	43	∅70	7	80	140	188	9
	∅100	4-M6x15	∅16,∅19	43	∅80	7	86	140	188	9
	∅115	4-M8x20	∅19,∅22,∅24	56.5	∅95	10	100	156.5	204.5	17.5
	∅145	4-M8x20	∅19,∅22,∅24	60	∅110	8	130	160	208	21

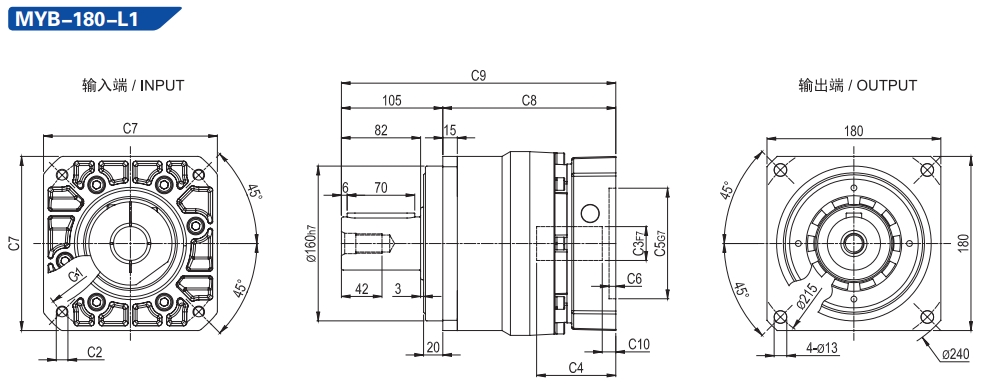

尺寸	C1	C2	C3	C4	C5	C6	C7	00	C9	C10
MYB-180-L1	∅200	4-M12x30	∅35	82	∅114.3	7	180	179	284	14
	∅235	4-M12x30	∅42	120	∅200	10	220	217	322	44
MYB-180-L2	∅145	4-M8x20	∅22,∅24	72	∅110	10	130	230	335	20.5
	∅200	4-M12x30	∅35	83	∅114.3	10	180	241	346	26.5

*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

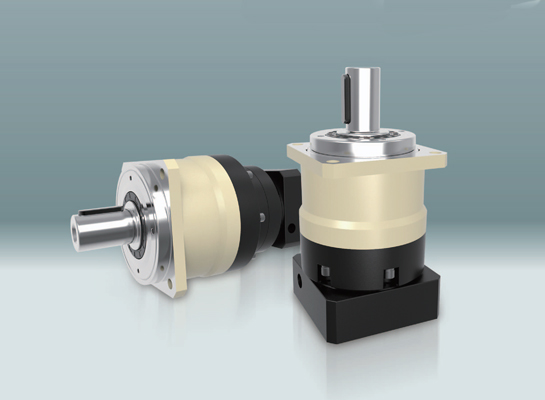

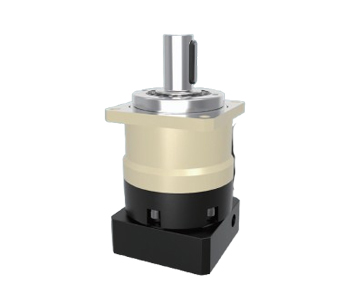

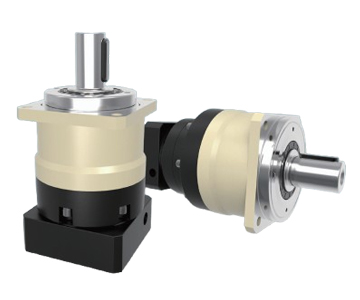

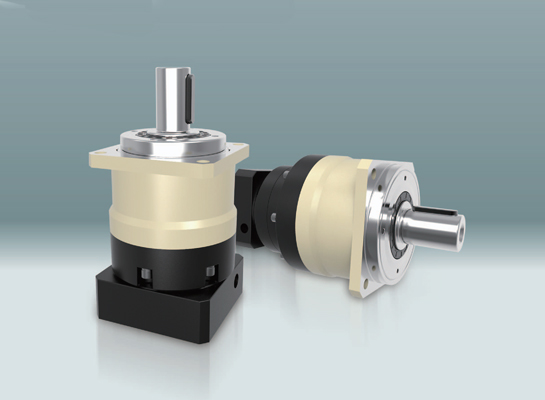

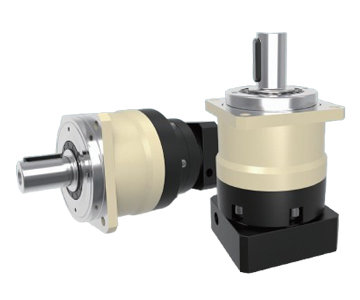

产品展示

高扭矩

承载能力强：多个行星齿轮同时分担载荷，并且采用高强度的材料和优化的结构设计，使得减速机能够承受较大的径向和轴向载荷，具有较高的扭矩输出能力。可满足各种重载工况的需求，如重型起重机的提升机构、大型搅拌设备的驱动系统等。

扭矩密度大：在有限的空间内能够输出较大的扭矩，对于空间受限的应用场景非常适用，有助于设备的小型化和轻量化设计。

高输入转速：通常可以支持较高的输入转速，一般可达 2000-8000rpm 甚至更高，能够与高速电机或发动机等动力源良好匹配，满足高速运转设备的传动需求。

结构紧凑

体积小：行星齿轮的结构布局紧凑，使得减速机整体体积相对较小，便于安装在空间有限的设备中，如机器人的关节部位、自动化生产线的狭小空间内等。

重量轻：采用轻量化的材料和优化的设计，在保证强度和性能的前提下，减轻了减速机的重量，方便运输和安装，也有利于降低设备的整体重量。

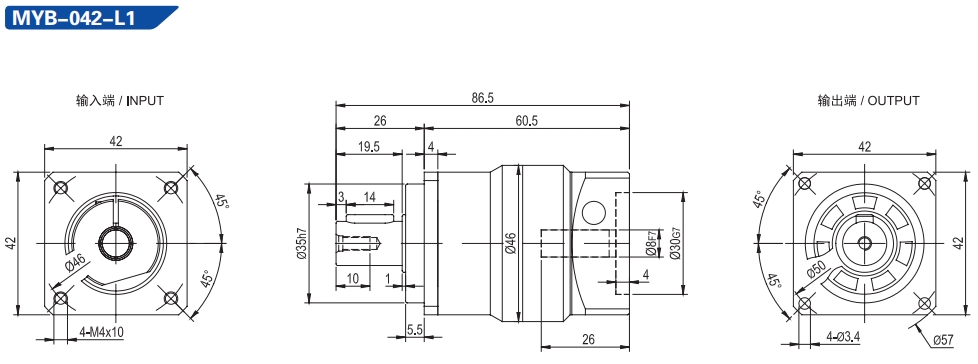

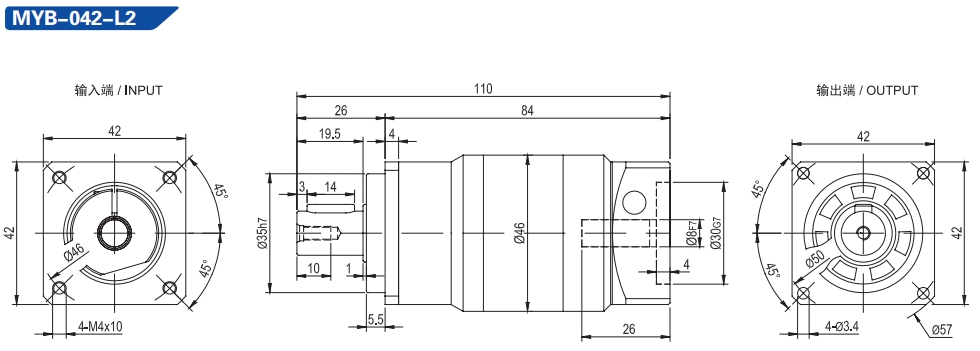

尺寸和接口

品控

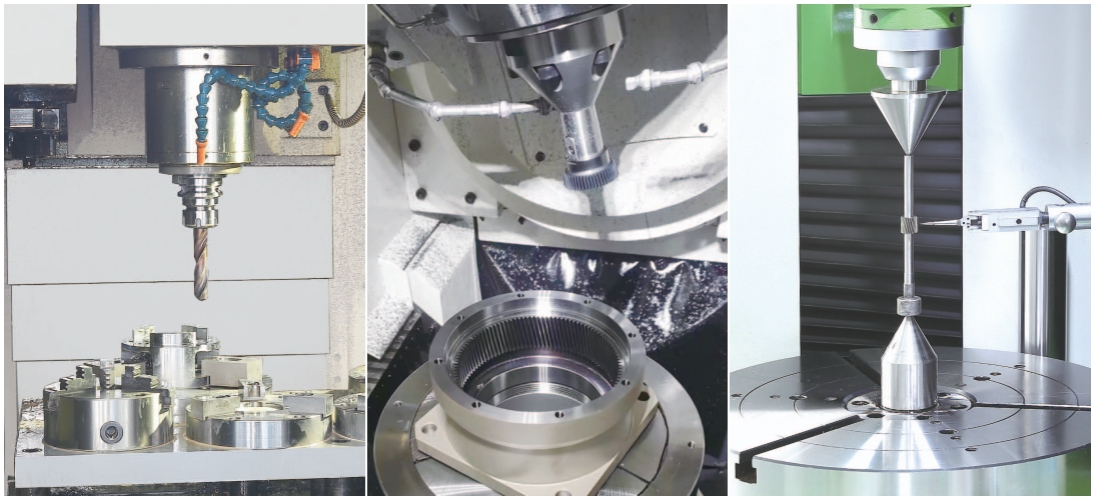

我公司拥有完整伺服减速机的生产制造链，配置了日本进口kashifuji滚齿机，日本三菱重工的数控插齿机、德国德玛吉加工中心等加工设备，同时还配置了日本TTI齿轮检测仪，哈量集团的万能齿轮测量仪、海克斯康三坐标等一系列精密齿轮检测设备，有强大的制造能力和检测控制能力，可以快速的为不同领域客户提供各种类型精密伺服行星减速机。

应用案例

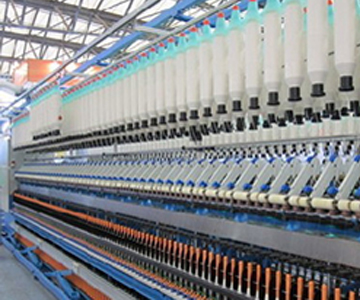

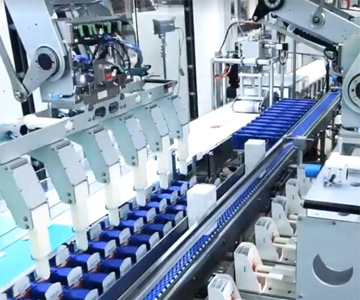

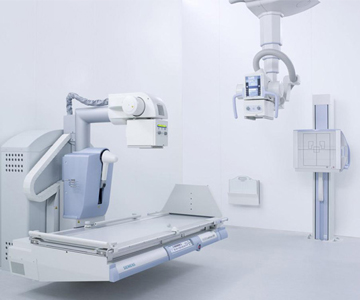

产品广泛应用于自动化产业、工业机器人、冶金矿山、啤酒饮料、烟草轻工、环保工程、仓储物流、塑料机械、起重运输、立体停车、汽车制造、纺织、食品、陶瓷等领域中。
