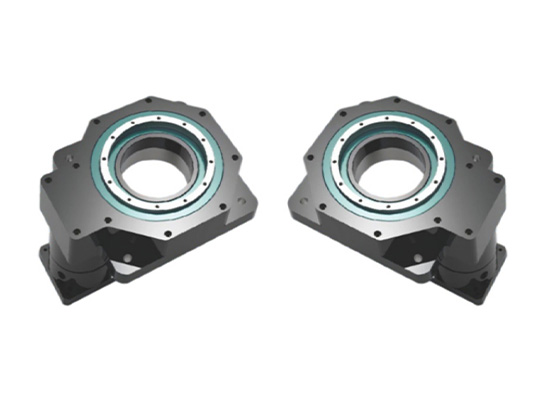

产品描述
转盘为中空设计，伺服电机连接在侧边，这种独特的结构方便冶具中的气管、电线安装，使设备的布线更加简洁有序，避免了线路缠绕的问题，在自动化生产线等对布线要求较高的场合优势明显,它集高工作效率、高精度、高刚性于一身，综合了伺服马达、凸轮分割器及 DD 马达的优势，在性能上可与高端旋转驱动设备相媲美，但成本相对较低，能够为用户提供一种经济高效的旋转运动解决方案。
产品参数
| 型号 | GU66-C20 | GU100-C32 | GU146-C50 | |
| 马达种类 | 200-400W伺服马达 | 750W 伺服马达 | 1.5KW 伺服马达 | |
| 旋转平台轴承 | 交叉滚子轴承 | 交叉滚子轴承 | 交叉滚子轴承 | |
| 容许转速 | rpm | 150(盘面) | 150(盘面) | 75(盘面) |
| 减速比 | 1:05 | 1:05 | 1:05 | |
| 容许轴向负载 | N | 200 | 400 | 800 |
| 容许惯性力矩负荷 | N.m | 50 | 100 | 210 |
| 定位精度 | arcsec | 10 | 15 | 60 |
| 重复定位精度 | arcsec | 4 | 25 | 25 |
| 施转平台平行度 | mm | 0.02 | 0.02 | 0.015 |
| 旋转平台同心度 | mm | 0.015 | 0.015 | 0.015 |
| 防护等级 | IP | 50 | 50 | 50 |
| 精度寿命 | H | 20000 | 20000 | 20000 |
| 重量 | kg | 5 | 18 | 25 |

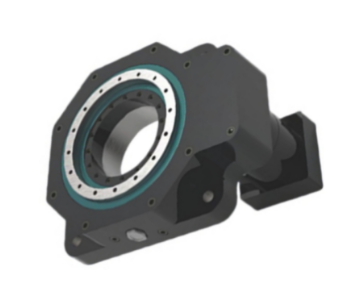

产品展示

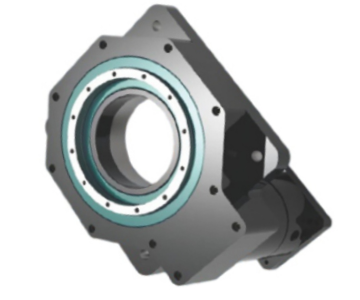

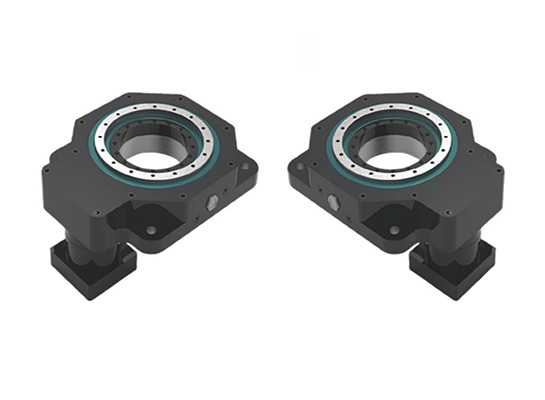

采用中空结构，方便冶具中的气管、电线安装，使设备的布线更加简洁有序，避免了线路杂乱无章的问题，提高了设备的整体美观度和安全性。

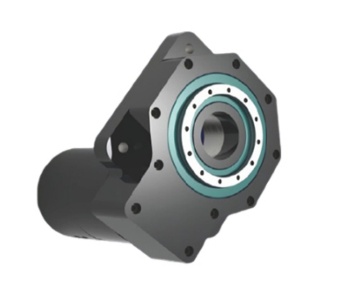

通过精密的齿轮和调隙机构设计，中空旋转平台能够实现极高的重复定位精度，可满足对定位精度要求苛刻的工业生产和科学研究需求，如精密装配、检测等领域。

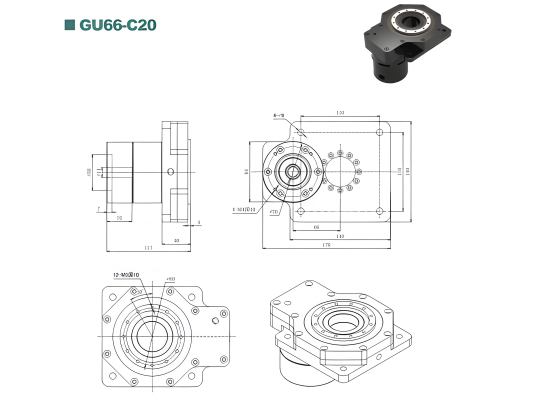

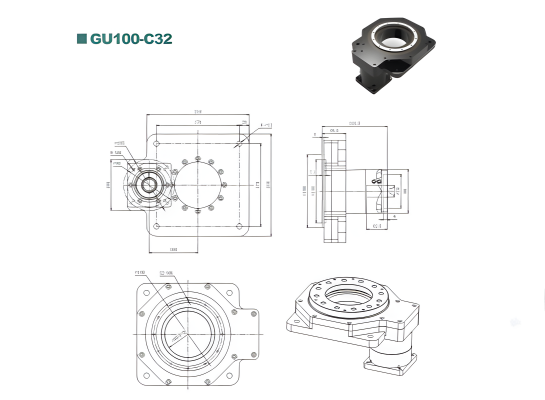

尺寸和接口

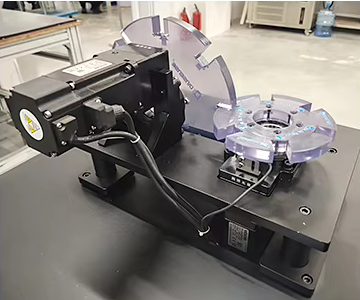

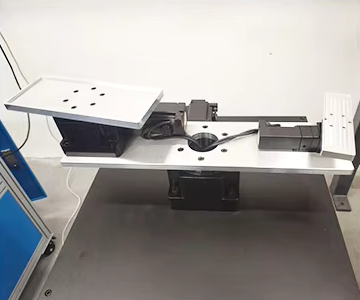

应用案例
数控分度装置：在数控机床中，中空旋转平台可作为分度装置，精确控制刀具或工件的旋转角度，实现多面加工、复杂轮廓加工等，提高加工精度和效率。

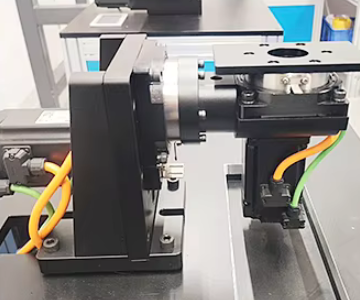

机械手臂关节：作为机械手臂的关节部件，能够实现机械手臂的灵活转动和精确定位，完成抓取、搬运、装配等各种动作，广泛应用于自动化生产线、物流仓储等领域。
自动化生产线：适用于各种自动化生产线的物料分拣、传输、装配、检测等环节，能够实现物料的精确旋转定位，提高生产效率和产品质量，如自动化包装生产线、电子元件生产线等。
