产品描述
CYYZ95系列压力变送器产品采用不锈钢隔离膜片的0EM压力传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CYYZ95系列压力变送器具有优异的性能。它抗干扰、过载和抗冲击能力强、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的压力测量仪表。
产品参数
| 名称 | 参数 | 名称 | 参数 |
|---|---|---|---|
| 测量介质 | 液体或气体（与接触材质兼容）量程区间＜10kPa(非导体、非腐蚀性、非爆炸性气体且湿度≤90%RH、无结露) | 稳定性能 | ±0.1% FS/年 |
| 测量量程 | -100kPa～0～100MPa（详见量程选型表） | 温度漂移 | ±0.01%FS/℃、±0.05%FS/℃ |
| 压力方式 | 表压、绝压、负压 | 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 介质温度 | -40～85℃ | 整体重量 | ≈260g |
| 接通时间 | 20ms | 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 名称 | 参数 | |
|---|---|---|
| 输出供电 | 输出信号 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、0.5～2.5VDC |
| 供电范围 | 9～36VDC、15～36VDC、3～5VDC | |
| 精度等级 | 0.1%FS、0.25%FS、0.5%FS | |
| 响应频率 | 5Hz、30Hz、100Hz | |
| 功率范围 | 电流型 | ≤0.02Us(W) |
| 数字型 | ≤0.015Us(W) | |
| 电压型 | ≤0.008Us(W)、≤0.001Us(W) | |
| 负载特性 | 电压型 | ≥10kΩ |
| 电流型 | 电流型负载≤{（Us-7.5）÷0.02（Us=供电电压2）}Ω | |
| 环境条件 | 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） | |
| 过压与爆破 | 过载压力 | 300%FS、200%FS、150%FS、12kPa、50kPa、300kPa、480kPa、750kPa、800kPa、1.2MPa、2MPa、3MPa、5MPa |
| 爆破压力 | 600%FS、500%FS、400%FS、300%FS、20kPa、200kPa、600kPa、900kPa、1.25MPa、2MPa、3MPa、5MPa、9MPa、12.5MPa | |
| 整体材质 | 膜片 | 316L不锈钢（接触） |
| 过程连接 | 304不锈钢（接触） | |
| 外壳 | 304不锈钢（接触） | |
| 密封件 | 丁腈橡胶、氟橡胶（接触被测介质） | |
| 线缆材质 | φ3.2聚氨酯线缆 | |
| 机械稳定性 | 抗振性能 | 10g(20…2000Hz) |
| 抗冲击性 | 500g/ms | |
| 电气保护 | 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 | |
| 绝缘电阻 | ≥100MΩ500VDC | |
| 绝缘强度 | 500VAC | |
| 输出限制 | 输出最小 | 3.8mA、4mA、0、0.001VDC、0.05VDC |
| 输出最大 | 20mA、26mA、2000、10VDC、5VDC、12VDC | |
产品展示
采用膜片隔离技术
集成芯片、宽电压供电
结构小巧、安装方便
响应频率高达2kHz限流、限压、反接保护
精度高、稳定性好、响应速度快、耐冲击
压力传感器是在单品硅片上扩散一个惠斯通电桥，被测介质(气体或液体)施压使桥壁电阻值发生变化(压阻效应)，产生一个差动电压信号，此信号经专用放大器，将量程相对应的信号转化成标准模拟信号或数字信号。
更宽温度补偿范围
在电子元器件中，其他条件不变的情况下，其输出信号会随着温度的变化而发生漂移，为了减小这种现象，我们采取一定的算法对输出结果进行修正，达到一定范围内消除温度变化对元器件输出信号影响的目的。此种方法叫做电子元器件的温度补偿，简称为“温补”。

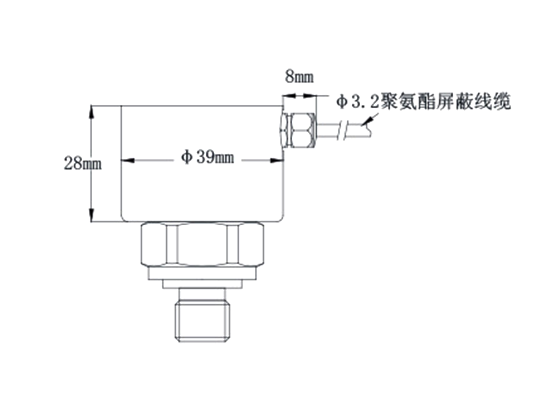

尺寸图
应用案例
星仪传感器制造有限公司主要经营的产品涉及压力变送器、液位变送器、温度变送器 温湿度变送器、差压变送器、土壤水分变送器、3051变送器以及相关仪器仪表配件等 星仪品牌下的多款产品取得国家颁发的多项专利证书，例如CE认证、IS9001认证 SGS认证、TÜV SÜD认证、防爆认证等。传感器的应用行业非常广泛，常用语液压系统、工业设备、制冷设备、智慧物联、废气与尾气、室内外环境监测测、士壤墒调、化工与石化、石油与天然气、扭力测量、工程机械、暖通空调、水与废水、气密监测、工业气体、种植与养殖、食品饮料行业、制药与生物技术、浆类与混凝土、沉降监测等使用。
