CYYZ92精巧型压力变送器

星仪CYYZ92精巧型压力变送器结构小巧安装方便小型气液水压传感器

  • 测量介质:液体或气体(与接触材质兼容)
  • 压力量程:-0.1~0~6MPa(详见选型表)
  • 压力方式:绝压、表压、负压
  • 输出信号:4~20mA、0~5VDC
  • 响应频率:模拟信号输出≤20Hz
  • 温度补偿:-10~70℃

CNY: 980

ablity:月产值2000

contact shop

产品描述

压力变送器CYYZ92采用扩散硅芯体,经过计算机自动测试,用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内,将传感器信号转换为标准输出信号,充分发挥了传感器的技术优势,使CYYZ92系列压力变送器具有优异的性能。它抗干扰、过载和抗冲击能力强、温度漂移小、稳定性高、体积小,是工业自动化领域理想的压力测量仪表。

产品参数

名称参数名称参数
测量介质液体或气体(与接触材质兼容)精度等级0.5%FS(含重复性≤0.035%FS、迟滞≤0.05%FS)
压力量程-0.1~0~6MPa(详见选型表)参考条件温度15~25℃、大气压力86~106kPa、湿度45~75%RH
压力方式绝压、表压、负压温度补偿-10~70℃
输出信号4~20mA、0~5VDC稳定性能±0.2%FS/年
供电范围9~32VDC温度漂移±0.02%FS/℃(温度补偿范围内)
介质温度-40~85℃防护等级IP67注:以上防护等级是指电气连接完整后所达到,也取决于电气连接插头。
接通时间20ms耐用性能10X10⁶次(量程下限到量程上限循环次数)
响应频率模拟信号输出≤20Hz整体重量≈60g
分辨率0.02%FS最大功率≤0.02Us(W)注:Us=供电电压



名称参数
负载特性电压型≥10kΩ
电流型负载≤{(Us-7.5)÷0.02}Ω(Us=供电电压)
环境条件环境温度-40~85℃
环境湿度0%~95%RH(无冷凝无结露)
过压与爆破过载压力200%FS、200%FS、200%FS、300kPa、480kPa、750kPa、800kPa、1.2MPa
2MPa、3MPa、5MPa
爆破压力500%FS、500%FS、400%FS、600kPa、900kPa、1.25MPa、2MPa、3MPa、5MPa
9MPa、12.5MPa
整体材质膜片316L不锈钢(接触被测介质)
过程连接304不锈钢(接触被测介质)
外壳304不锈钢
螺纹密封件氟胶(接触被测介质)
接插件ABS工程塑料
线缆φ3.2聚氨酯屏蔽线缆
机械稳定性抗振性能20g(20…2000Hz)符合IEC60068-2-6标准
抗冲击性500g/ms符合IEC60068-2-27标准
电气保护短路保护永久
反极保护无损害,但不工作
绝缘电阻≥100MΩ 500VDC
绝缘强度500VAC
输出限制4-20mA输出最小4mA,输出最大20mA
0-5VDC输出最小0.001VDC,输出最大5VDC

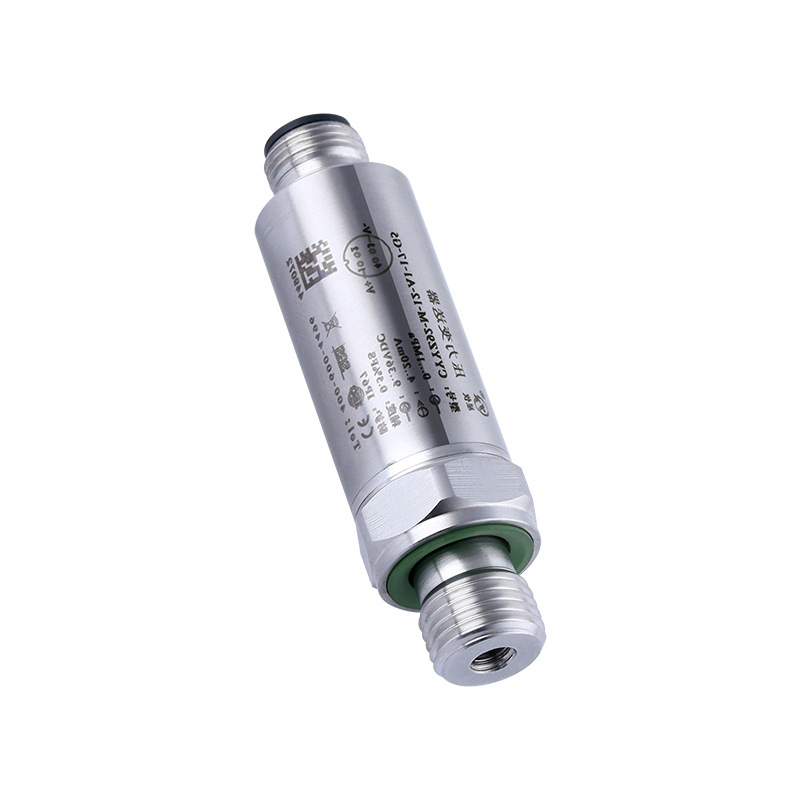

产品展示





CYYZ92压力变送器设计精心,有绝压、表压、负压多种压力类型。其紧凑的结构形式,适用于安装空间有限的工业设备等。    采用膜片隔离技术集成芯片、宽电压供电外形小巧、安装方便防护等级高限流、限压、反接保护稳定性好、耐冲击  。






压力传感器是在单品硅片上扩散一个惠斯通电桥,被测介质(气体或液体)施压使桥壁电阻值发生变化(压阻效应)产生一个差动电压信号,此信号经专用放大器,将量程相对应的信号转化成标准模拟信号或数字信号。

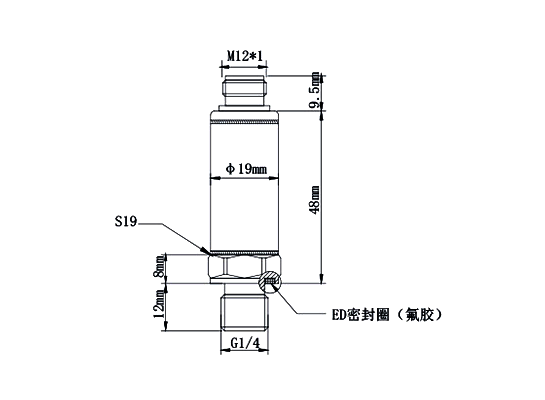

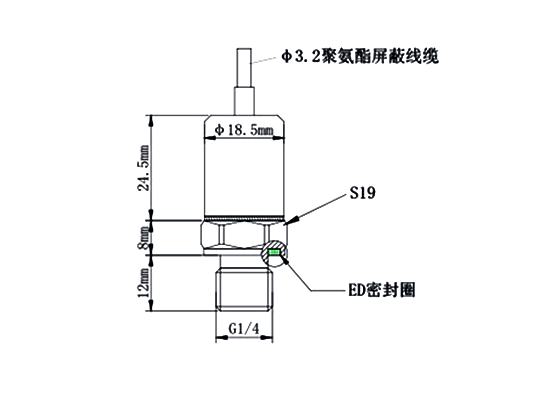

尺寸和接口
